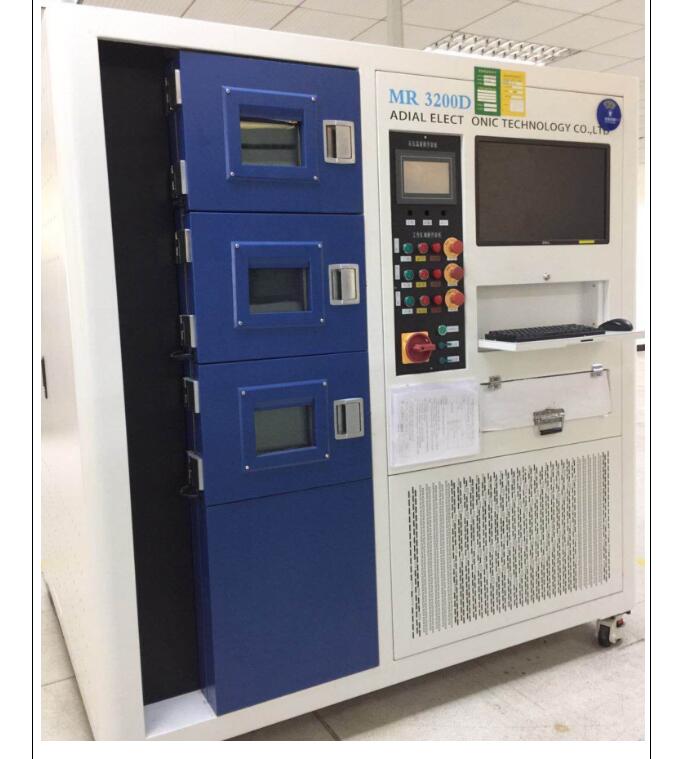

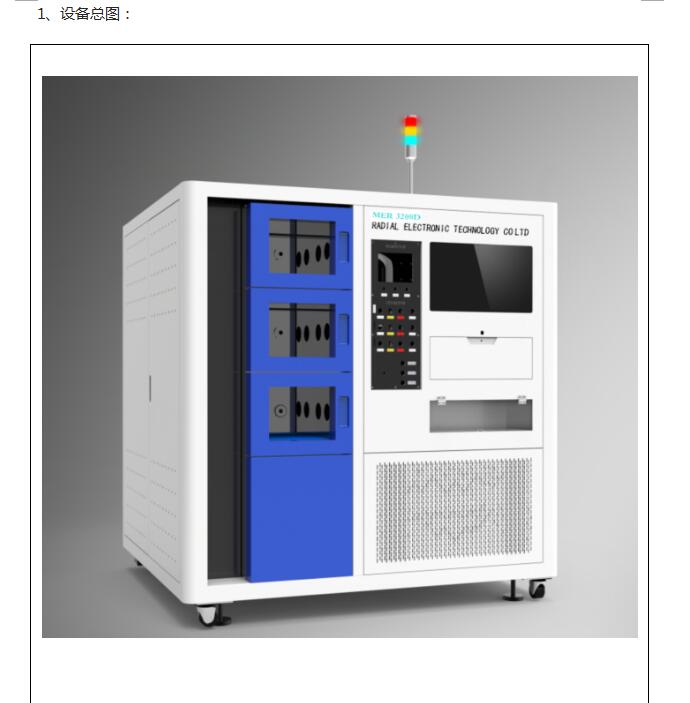

EPS转向助力有刷直流电机耐久评估试验台

2、设备特点

序号	特点	备注
1	负载力矩：±12NM  控制精度: 0.5 Nm
2	速度：±3000º/s  控制精度: ± 0.10º
3	标称电压12V；电压调整范围0～30V；选用程控范围0～30V；电流：0～220A
4	环境温度箱温控范围：-40℃~150℃
5


3、试验项目
①温度耐久测试：直流有刷电机装在高低温试验箱内，直流12V电源供电，按相关的试验条件和测试项目进行周期性的耐久试验。
②电机负载耐久测试：定义耐久试验工艺流程（如图四）,流程内测试项目包括升电流、降电流、定电流、定扭矩、空载、停止等。设置工艺测试项目详细实验参数。
③冲击试验：设定电压参数，直流电机做正反转冲击试验。转动角度:±180°试验频率: (0.5～1)Hz，完成2×105次循环。
④温升测试：直流有刷电机装在高低温试验箱内，直流12V电源供电，设定试验箱温度。电机安装两种温度传感器（一种贴片式测电机表面壳体温升；一种探针式在电机端盖上打孔安装测电机壳体内温升）。电机按设定工作模式工作，绘制温升与时间关系曲线。
